国产新步枪首次曝光射击慢镜头 解读4个关键细节 |
送交者: 力挽狂澜 2020年04月16日22:12:15 于 [军事天地] 发送悄悄话 |

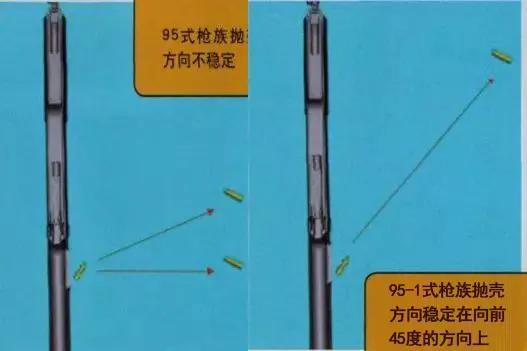

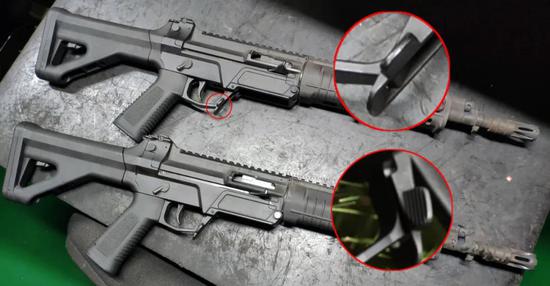

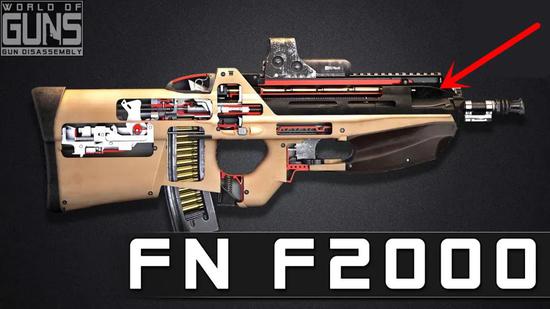

在国资委新闻发布中心《新时代央企楷模》节目中,就曝光了国产新步枪的部分研制故事,其中居然还有珍贵的射击慢镜头。 ▲珍贵的新步枪射击慢镜头 急需素材水文章的军武菌顾不上佩服自己的“神算之嘴”,马上几乎逐帧逐帧看完了整个节目,也发现了新枪一些不为人知的设计细节,今天就和大家解读一下。 ▲神算之嘴军武菌 首先就是新步枪抛壳限位器的设计了,从自动火器诞生开始,抛壳就成了摆在枪械设计人员眼前的一道难题。 ▲哥们你嘴疼不? 抛壳本来很简单,子弹发射后,火药推动枪机向后运动,枪机头部的抽壳钩卡住弹壳底缘,从枪膛拉出,拉到抛壳窗位置后,一个名叫“抛壳挺”的零件会把弹壳顶出去,就完成了抛壳动作。 ▲AK抛壳 抛壳是很简单,但如何控制抛壳方向就比较难了,由于抛壳挺的力矩是向右,所以弹壳往往向右或者右后飞出,但右侧往往有战友在射击。 ▲结果就是这样 被弹壳砸一下问题还不大,但如果滚烫的弹壳掉进战友的衣服里,那可不是拿出来那么简单了,很可能造成不小面积的烧烫伤。 ▲烫死老子了! 为了解决这个问题,不少设计师都尝试过改变抛壳方向,比如FN公司的F2000突击步枪,设置了一个容弹管,子弹发射后弹壳就会被挤到上面的容弹管中,直到弹仓内装满了六颗子弹之后,多余的子弹就会在枪口上方被排出,这也就是F2000的前抛壳。 ▲F2000突击步枪抛壳窗位置它是向前抛壳 而同为FN公司的P90冲锋枪,则在机匣内设计了一个向下开口的通道,把抛壳挺方向改为向下,子弹击发后弹壳被抽出弹膛,被抛壳挺抛出然后通过通道落下。 ▲P90的抛壳窗在这个位置它是向下抛壳 其实这些方案都太复杂了,枪械设计大道至简,在抛壳窗后侧装一个突起,让弹壳撞到凸起改变飞行方向不就行了么? ▲这样不就行了? 这个设计就叫做抛壳限位器。由于工艺原因,早期95抛壳方向并不稳定,因此在95-1改进时,把抛壳窗后沿向前移动了5mm,使抛壳方向稳定在右前方45度方向。 ▲改进后的95-1步枪抛壳方向稳定 而国产新步枪的的设计则类似AR系列,直接在抛壳窗后部设计了抛壳限位器。 ▲这个动图清晰反映了 限位器的作用 弹壳撞在限位器上向相反方向飞行,实现了向前侧方抛壳,再也不用担心弹壳砸到身边队友了。 ▲侧前抛壳非常明显 其次是新步枪的弹匣快速解脱按钮和空仓挂机释放按钮了。长久以来,很多人推崇各种“单手换弹匣”的动作,认为这种技巧可以大大压缩换弹匣时间,但是再熟练的人,仍然要完成“拿出新弹匣-压弹匣卡榫-去掉空弹匣-装上新弹匣-拉枪机上膛”几个动作。 ▲表演单手换弹匣 不过西方显然走了另一条路线:通过设计来解决,设计了弹匣快速解脱按钮和空仓挂机释放按钮。以M4步枪为例,由于M4有空仓挂机,打完弹匣之后枪机会停在机匣后部,这时按弹匣快速解脱按钮,空弹匣会解脱并在重力作用下掉落。 ▲手指一按就省去了繁琐的压弹匣卡榫的动作 然后插上新弹匣,按解脱钮就可以释放枪机,重新上膛,除了插弹匣动作其他都可以用手指按压按钮解决,显然设计更为先进。 ▲2秒就搞定 让我们欣喜的是,新步枪也采用了这种设计方案,弹匣卡笋借鉴了MK47的设计,延长并加宽右侧。右手食指轻轻往前一推,就能实现快速释放弹匣的动作。 ▲新步枪的弹匣释放按钮 ▲快速解脱弹匣方法 然后插入新弹匣,左手按下空仓挂机释放按钮,就可以重新上膛。这样不需成百上千遍地练习,也能轻松实现“单手换弹匣”了。 第三就是新的护木设计。从节目中可以看到,早期的设计中,护木上方设计了6个交错三角散热孔,这种设计与最后亮相的两根长条形散热孔的护木并不完全一样,而且也护木更细一些。 ▲节目曝光的早期护木版本 从枪口往护木内部看进去,这种护木明显借鉴了M4护木的两层结构,内层应该为散热板,提高枪管散热速度,有利于长时间射击的枪管散热问题。 ▲新步枪护木明显的双层结构 外层护木则采用传统设计,并非类似西方那种上下左右一圈都是导轨的设计,只是在侧面预留了安装导轨的接口。 ▲护木侧面预留的导轨接口 虽然这样护木看起来不那么“战术”了,但这种设计明显更适合对战术附件需要不多的普通士兵,且对已经习惯单手提枪跃进战术动作的我军非常友好。当然,如果特种部队有必要,更换为布满护木的套件也是非常容易的事。 ▲解放军的“提枪跃进”战术动作中 要求右手单手握护木前进 第四就是很多人忽视的齿状枪口。很多人觉得那只是个普通的外部有加强筋的喇叭品型消焰器,但军武菌注意到了枪口的一个个凹陷,形成了一种齿状枪口。 ▲齿状枪口 为什么这么设计呢?军武菌觉得是受到了AK12的影响。在遇到铁丝网但手头没有钢剪的情况下,只需要将缺口卡住铁丝,开一枪便能打断铁丝,在紧急情况下这种齿状枪口非常有用。 ▲早期版本AK12也采用了锯齿状枪口设计 细节决定成败,除了比较容易看到的有托结构、皮轨、可视弹匣之外,我们仍能从一些不容易被人注意到细节中看出国产轻武器设计者的匠心,以及中国逐步向世界主流枪械设计靠拢的意识。 |
|
|
|
