曾经的苏联太平洋舰队潜艇的核掩体基地,巴甫洛夫斯克(Павловское),位于海参崴(符拉迪沃斯托克)的查日马湾,20世纪60年代开始建设。1991年,苏联签署了《减少战略武器条约》,根据该条约,苏联和美国将在7年内减少其核武库。

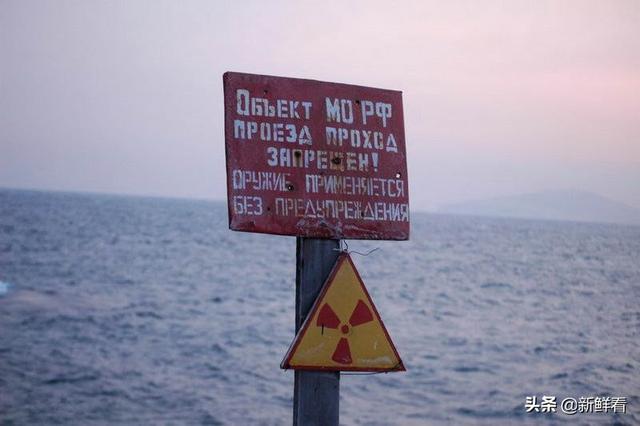

该基地位于现有核潜艇基地旁,由巡逻队保护,禁止游人进入。不经允许进入,有可能不经事先警告就射杀。基地周边范围存在核辐射。(1985年发生K-431潜艇反应堆发生爆炸事故,损坏的潜艇被拖到巴甫洛夫斯克,停泊在那里。)
到80年代,基地建设基本完成了混凝土施工,开始敷设隔离金属层,防护装置和设备的安装,根据协议,随后堵塞出海通道,冻结运作,但保留了基地。
这个基地本应该成为667-B计划中的太平洋舰队核潜艇的军事维修造船厂。

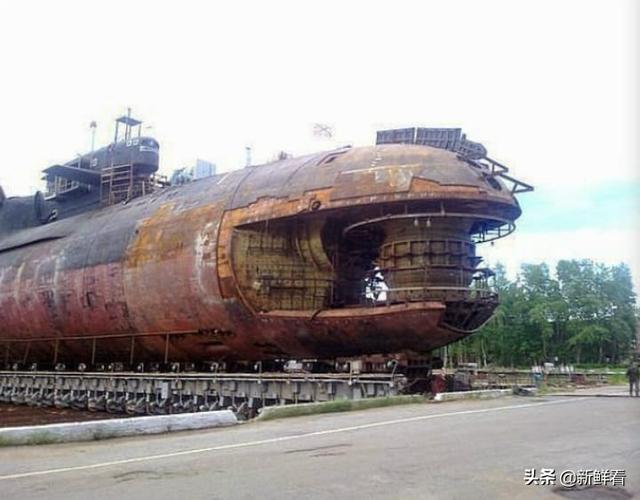

核动力的Delta IV级弹道导弹潜艇

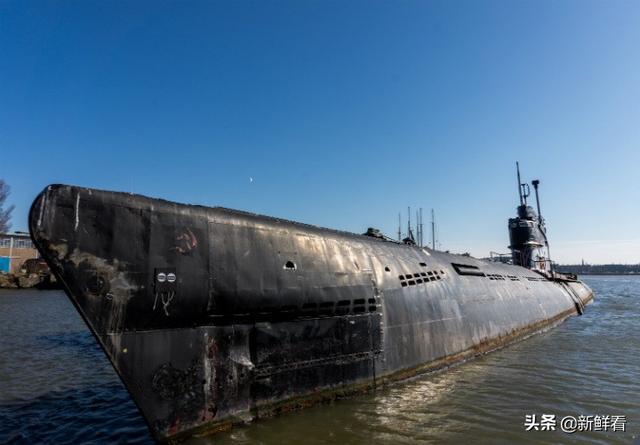

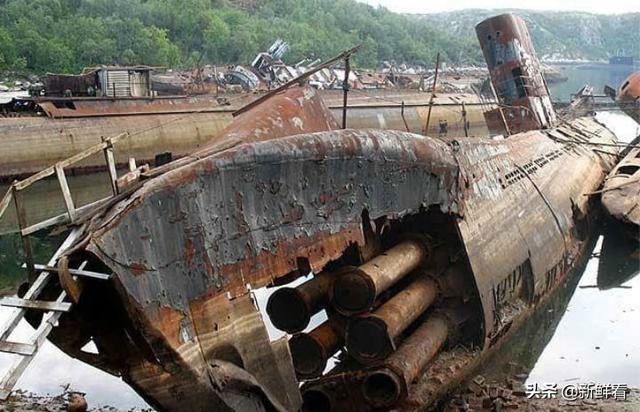

苏黎世祖鲁V级B-80潜艇

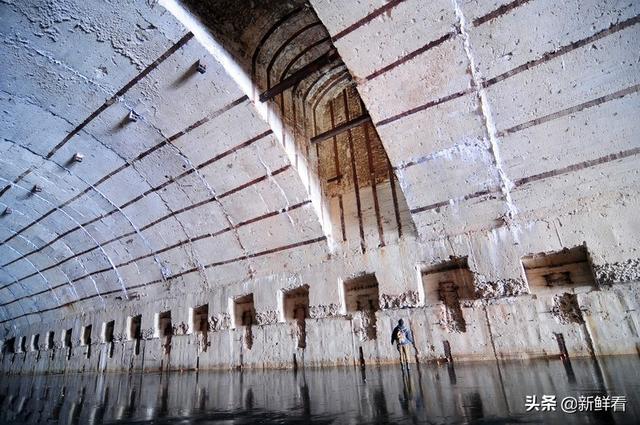

掩体内码头能够同时容纳三艘战略核潜艇。
该基地在施工期间的代号名称为“ K-765”。在施工结束时,为基地取个貌似小镇的地理名称——巴甫洛夫斯克(Павловское)。

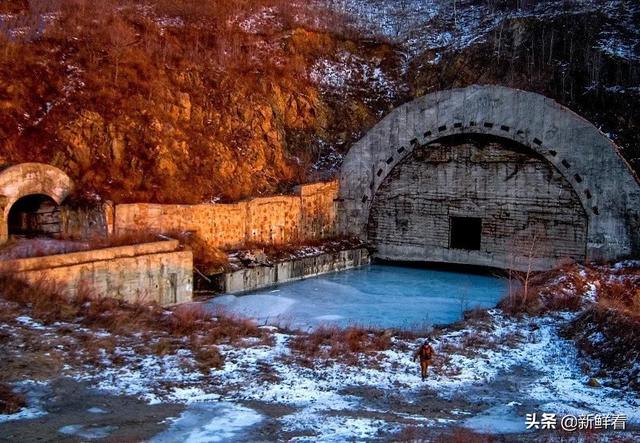

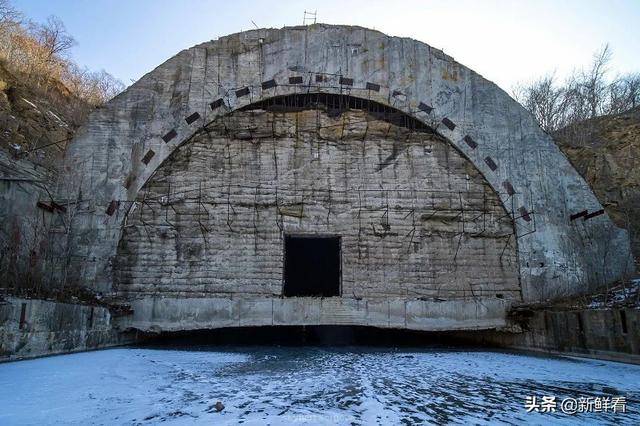

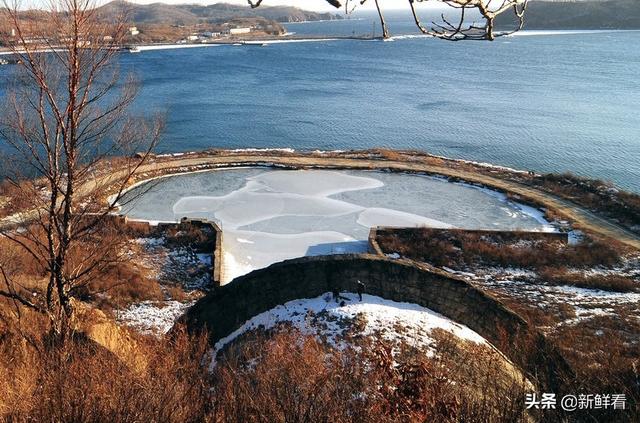

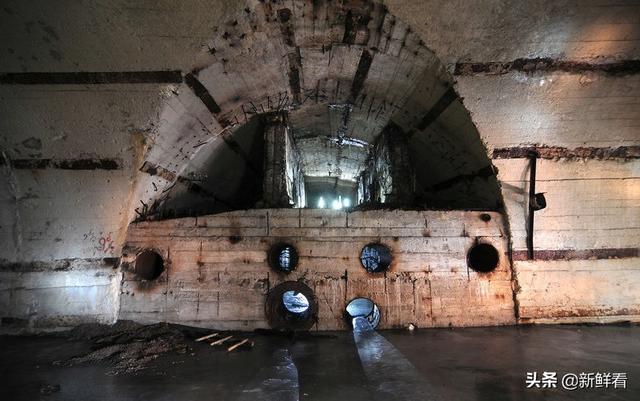

潜艇水道出入口已经被封闭超过三十年。
水道闸门两侧预留的大门液压锁的液压位置。

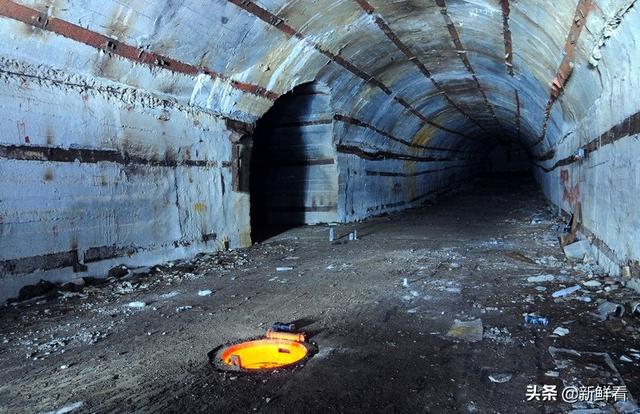

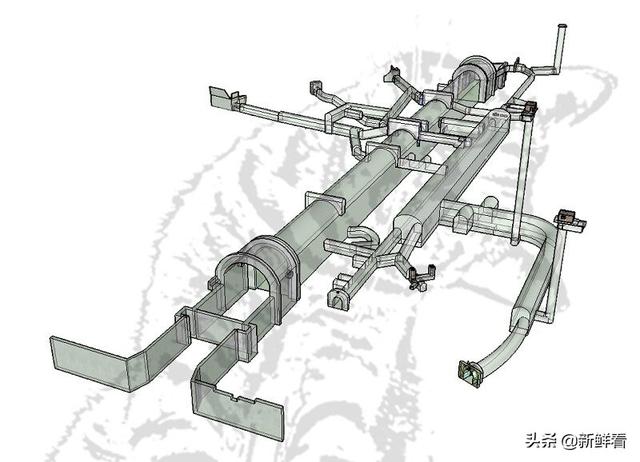

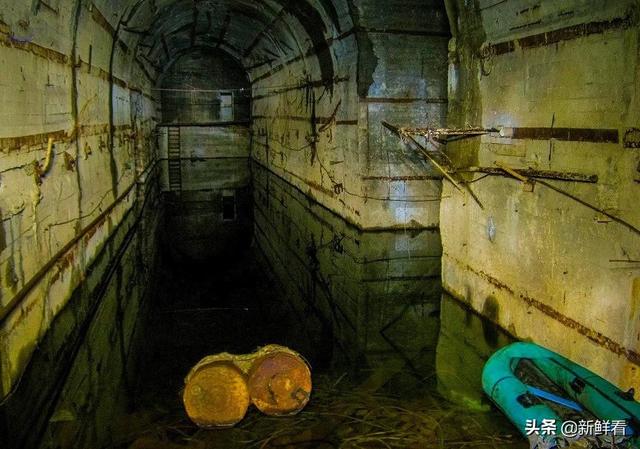

中央部分是2条平行的隧道,由过道相互连接。一条隧道,是一条水道。

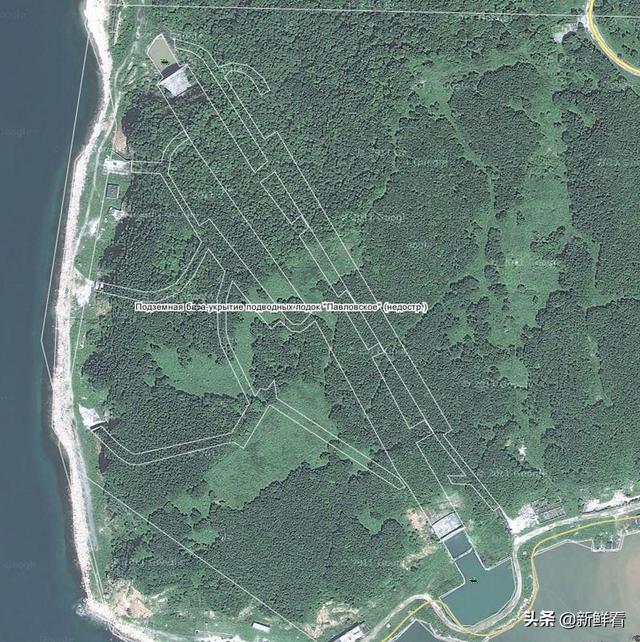

在西边的水岸,有3个与主要隧道相连的入口,其上方有通道,长度约为200米。
在森林附近还有一个入口和2个通风口。总共有8个进出口,2个通风孔以及其它开口。因为有些通道被水淹没,很难估算其真实大小。

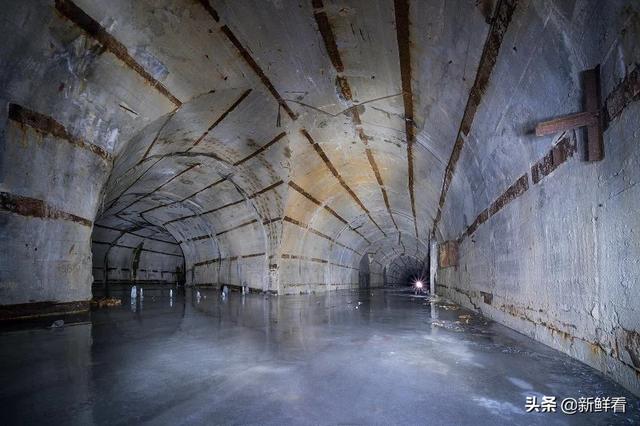

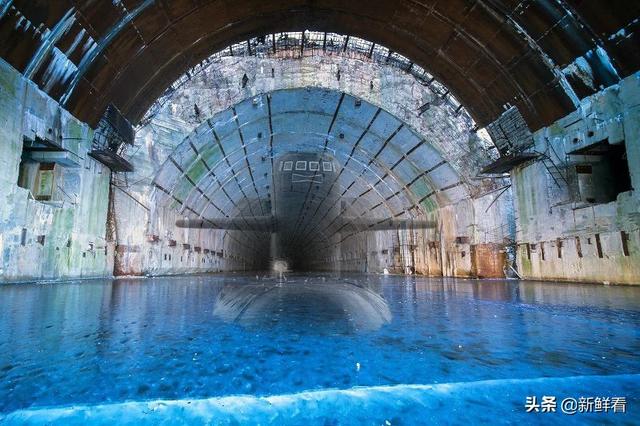

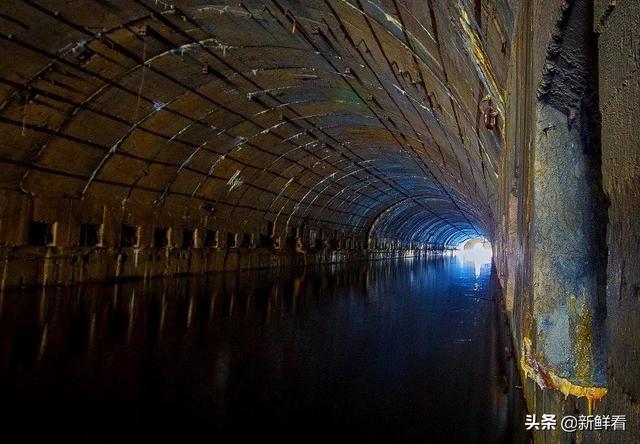

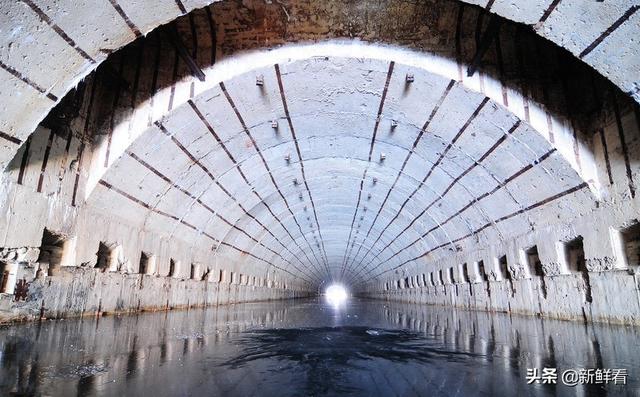

主水道长645 m,宽约23 m,高29 m,其中18个泊位充满水。沿水道是行车隧道,长约400 m,宽约15 m,高约12 m。

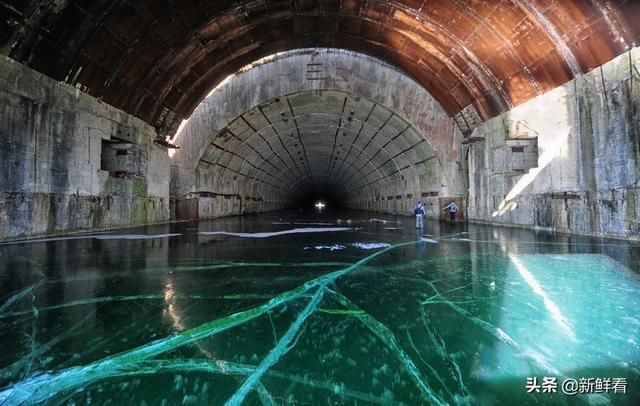

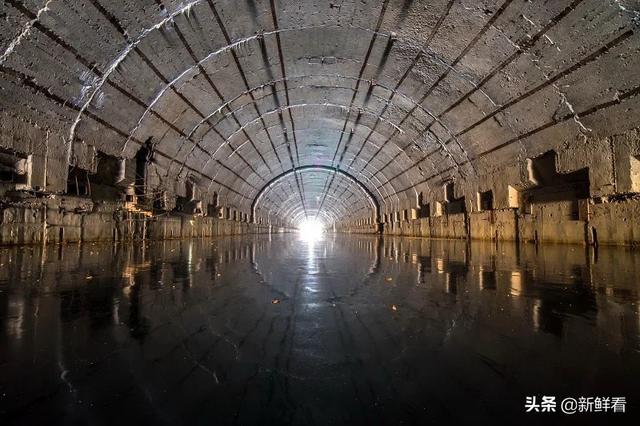

水道水上部分宽度为19米,长度为450米,卫星测量含水下部分长度为650米,是苏联所有类似基地中最长的水道,水位上方高度约10-12米。
水道要求必须能够同时容纳三艘潜艇战略导弹核潜艇。

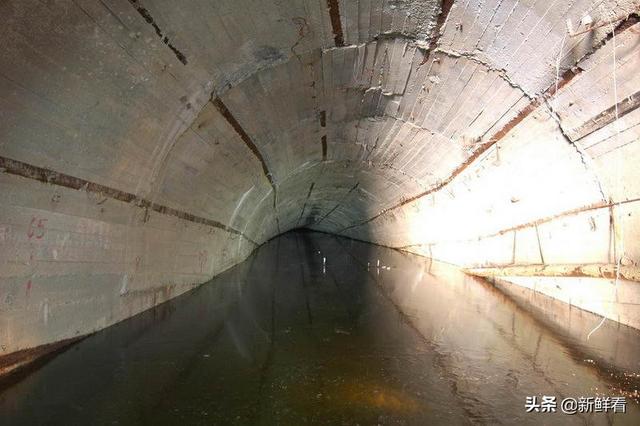

另一条辅助水道长225米,宽8米,高约10-12米。

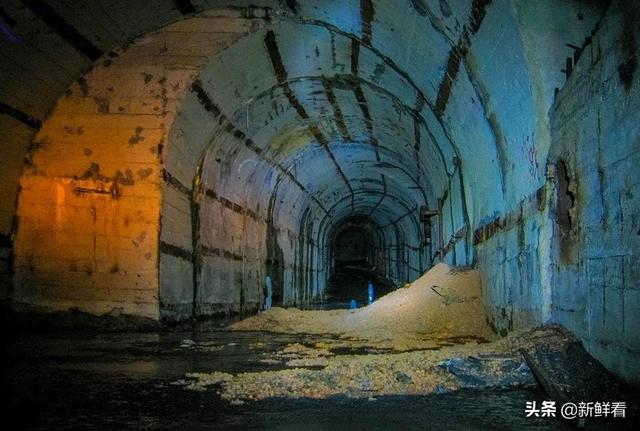

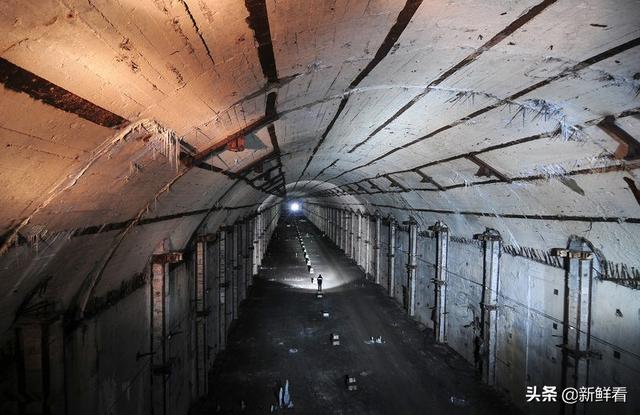

从远方基地入口进入的行车隧道,载重卡车可以轻松地驶入基地。
在所有未完成的苏联潜艇基地中,这一基地成为最现代化和最完善的基地,它的建造比其他基地晚,所以选择借鉴了其他基地的优秀设计。

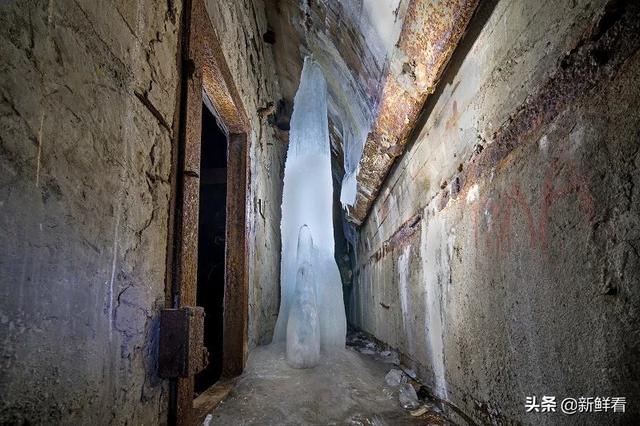

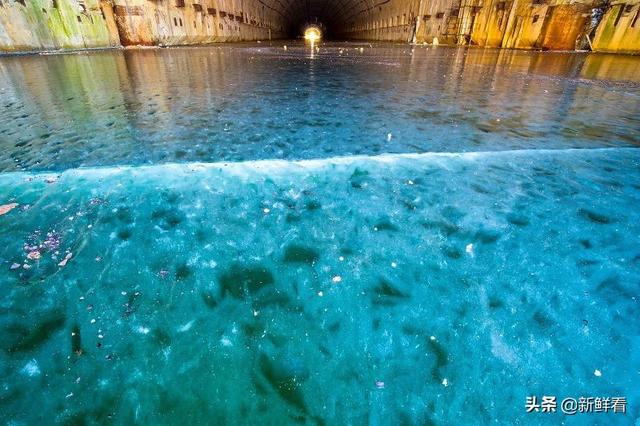

冬季,隧道内会结出冰柱。

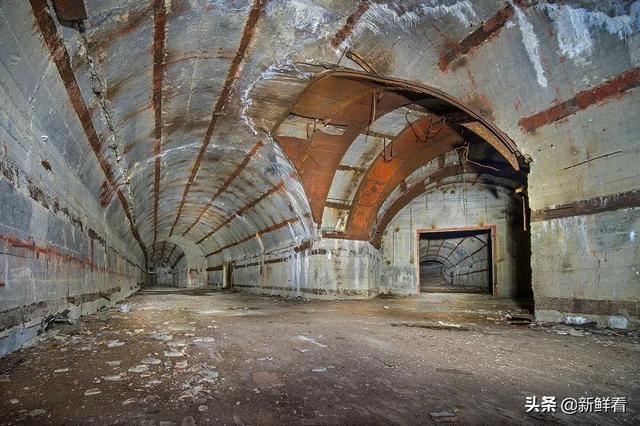

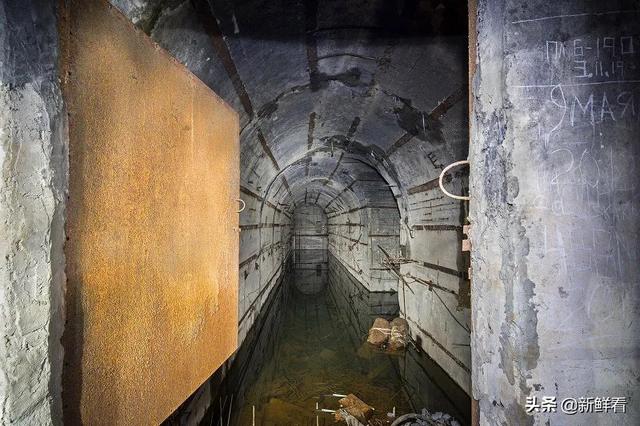

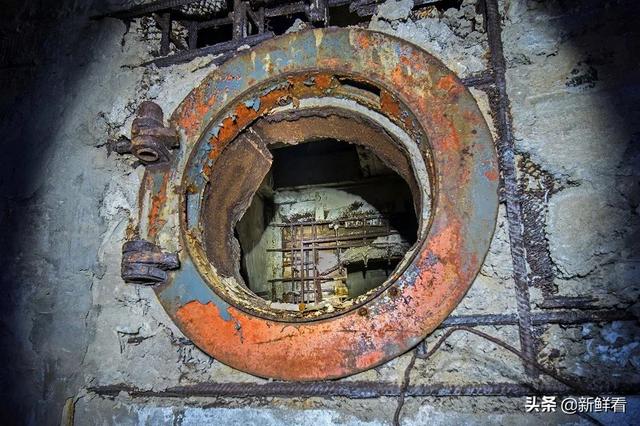

防核攻击的密封门。

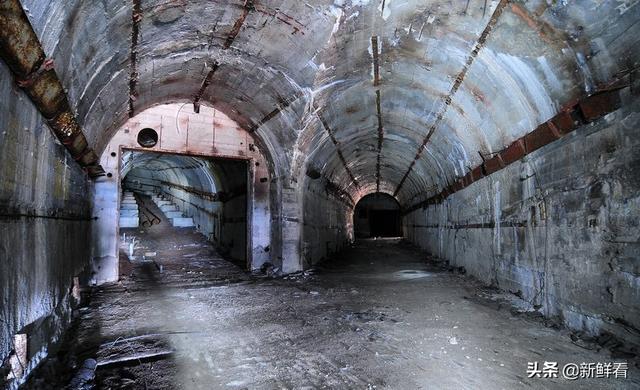

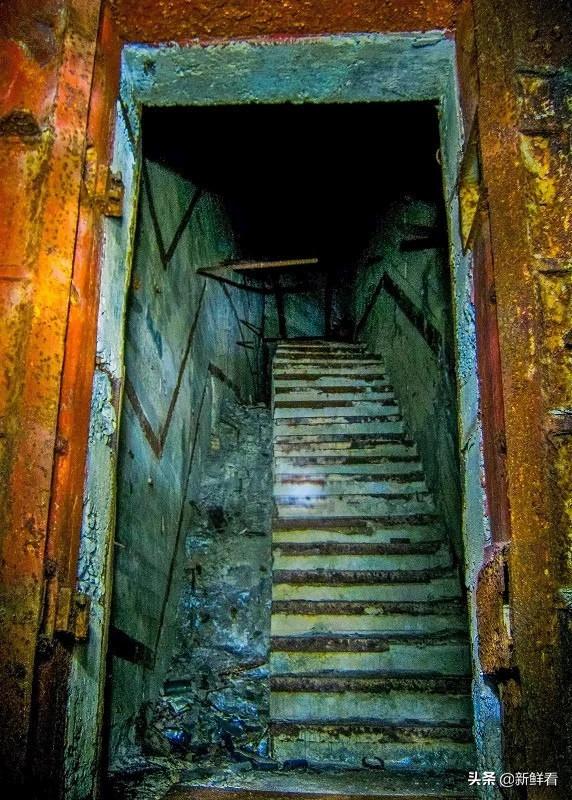

退出到顶部的楼梯。

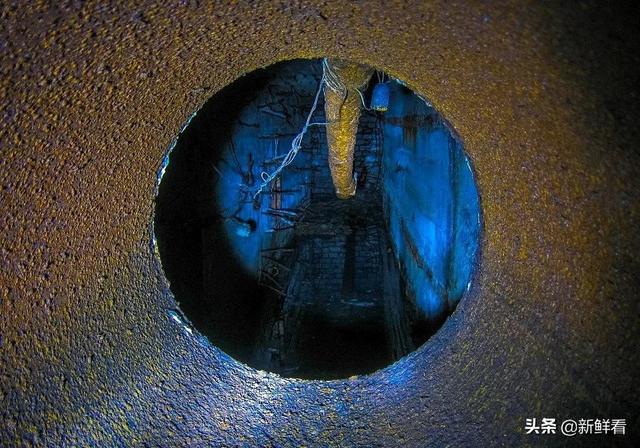

用于通信的管路层位于该层之下。
水道上方建立了宽6-8米的竖井,用活动盖开合关闭。允许潜艇通过垂直发射导弹,保持战备状态。
此外,这是唯一的在进行潜艇维修时要完全排干运河的基地,在水闸的入口安装带有液压驱动装置的大型旋转闸门。
现在这里已经撤出反应堆燃料和核导弹。各隧道互相连接。
大型柴油发电机的位置。
地板下安置了用于排水和灌水系统的管道。
泵站所在的位置。

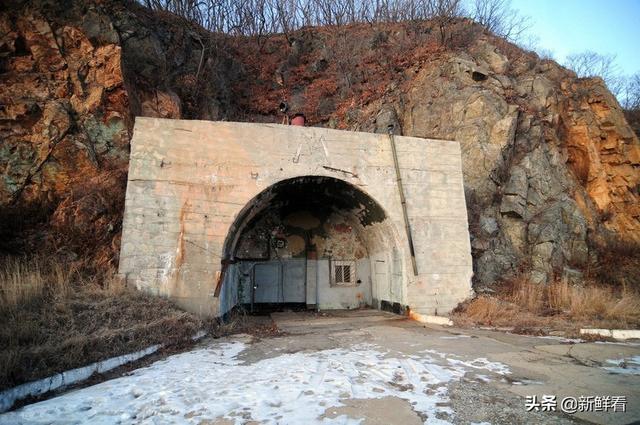

基地入口的门户之一,矿用卡车很容易从中穿过。
