图说:俄罗斯Rotor 43公司无人机弹药系列
送交者: 岚少爷 2024年09月11日16:09:17 于 [军事天地] 发送悄悄话

  俄罗斯Rotor 43公司在武器市场获得盛誉已经有10年时间,他们主要设计、制造各种军用、民用枪口装置。


  随着2022年2月俄乌武装冲突的爆发,市场对于Rotor 43公司制造的AK、SVD和PK封闭式消音器的需求开始爆炸式增长。随着Rotor 43公司的产品大量列装俄罗斯一线作战军队,用户反馈量也显著增加。这不仅让我们能够有效改进产品,而且还让我们思考公司新产品领域,涵盖一线士兵在新型战场上的需求,这种新型战场正在不断发展和变化。

  本文为“卡拉什尼科夫杂志”网站发布的介绍文章,作者米哈伊尔·捷格加廖夫,本人翻译并编辑给大家分享。


  在此需要指出的是,Rotor 43公司的创始人德米特里·格里森科不仅仅是一名合格的工程师。高中毕业后,他在格鲁乌的军事单位服役,在那里他获得了使用和处理各种武器的经验,其水平明显高于普通士兵,这得益于他获得的高等技术培训。所以,在讨论几乎任何与士兵的装备性能和野战需要相关的问题时,德米特里很容易找到专业军人的共同语言。

  他的个人经验和钻研问题的愿望构成了许多Rotor 43公司新产品项目的基础,这些项目的目的是满足俄罗斯军队不断出现的需求,结果证明这对军队本身和国防工业来说,都是一个完全的惊喜。


  例如,三年前,没有人能想象到RPG-7的弹药主要消耗不是发射器本身,而是用于给FPV自杀式无人机配备的战斗部。FPV自杀式无人机以四轴飞行器为基础,而几年前,这种飞行器还只是娱乐性的小玩意儿。

  而且没有人认真要求用于微型无人机的大量廉价自由落体弹药,因为以前根本就没有这样的需求。

  所以,在俄乌武装冲突中,我们看到FPV自杀式无人机战斗部的广泛改进,通过更换各种电控引信,30mm自动榴弹发射器的任何型号弹丸(FOG)已经几乎成为所有自由落体弹药的主体。


  在第一种情况下,无人机操作员在一线自行解决了与目标接触角度并非最佳状况下,保证引信引爆成功率的问题。这主要是因为RPG-7标准弹药的VP-7压电引信针对非常特殊的需求进行了优化,主要是满足RPG-7反坦克火箭筒对装甲目标侧面射击的需要。在新的使用环境中,携带PG战斗部的FPV自杀式无人机根本没有足够的动能来引爆VP-7压电引信,并且在接触相对较“软”的目标时,也不会引爆。

  当然,即使是专业工兵在一线自行改装的弹药,其性能在满足作战需要的同时,付出的代价就是安全性欠佳。例如,在无人机起飞过程中,或者在飞行时触碰某些物体,就会因为引信过于敏感而发生爆炸。

  另一种情况就是由四轴无人机携带的自由落体弹药,通常都是采用VOG-17型30mm自动榴弹发射器弹药改装而成。之所以选择这类弹药,是因为其重量、普及程度、杀伤效果和改装难度决定的。

  除了许多专业工兵在前线自行提出的改装方案之外,Rotor 43公司还提供了解决上述问题的备选方案。


  在旋转叶轮的保险型机械惯性引信(MV-K)可以安装到不同型号的战斗部上。

  特别是为了取代VP-7压电引信,Rotor 43公司研制了一种带旋转叶轮的保险型机械惯性引信(MV-K)。旨在为RPG-7反坦克火箭筒配备的全系列火箭弹提供替换引信,完全可以作为现役弹药的改装部件,使其可以作为任何型号无人机的空投弹药。

  该引信可以作为弹底或弹头引信使用,可以在所有接触角度引爆,并与俄罗斯制造主要雷管兼容。MV-K仅提供引信触发的机械部分(不含火工品),使用时安装俄罗斯现役雷管即可。


  将MV-K引信安装到TBG-7V温压战斗部底部,使其作为无人机的空投弹药。

  当安装到反坦克火箭弹战斗部上,无需任何措施即可安全地进行运输和使用。无人机起飞之前,操作人员需要拉出引信尾杆上的保险销,从而解除对击针的束缚。无人机携带弹药起飞之后,维持75千米/小时以上的飞行速度10秒后,即可解除引信的保险状态。


  安装MV-K引信的OV-7G反人员杀伤战斗部。


  安装手榴弹引信的OK-1000破片套。

  Rotor 43公司研制的OK-1000破片套,内部包含约1000颗钢珠,每颗钢珠重1.2克,也可以作为FPV自杀式无人机的弹药。装填钢珠之后,破片套重1.4千克,可以根据需要在破片套内部装填250~300克炸药(取决于炸药的类型和密度)。

  为了满足FPV自杀式无人机40千米/小时以上飞行速度以及特定攻击角度,需要在水平角度上形成密集的圆形破片分布状态,OK-1000与机身连接部件呈45°角,并且破片套采用特殊聚合物制造,确保爆炸时破片套立刻破碎,保证钢珠的均匀分布。

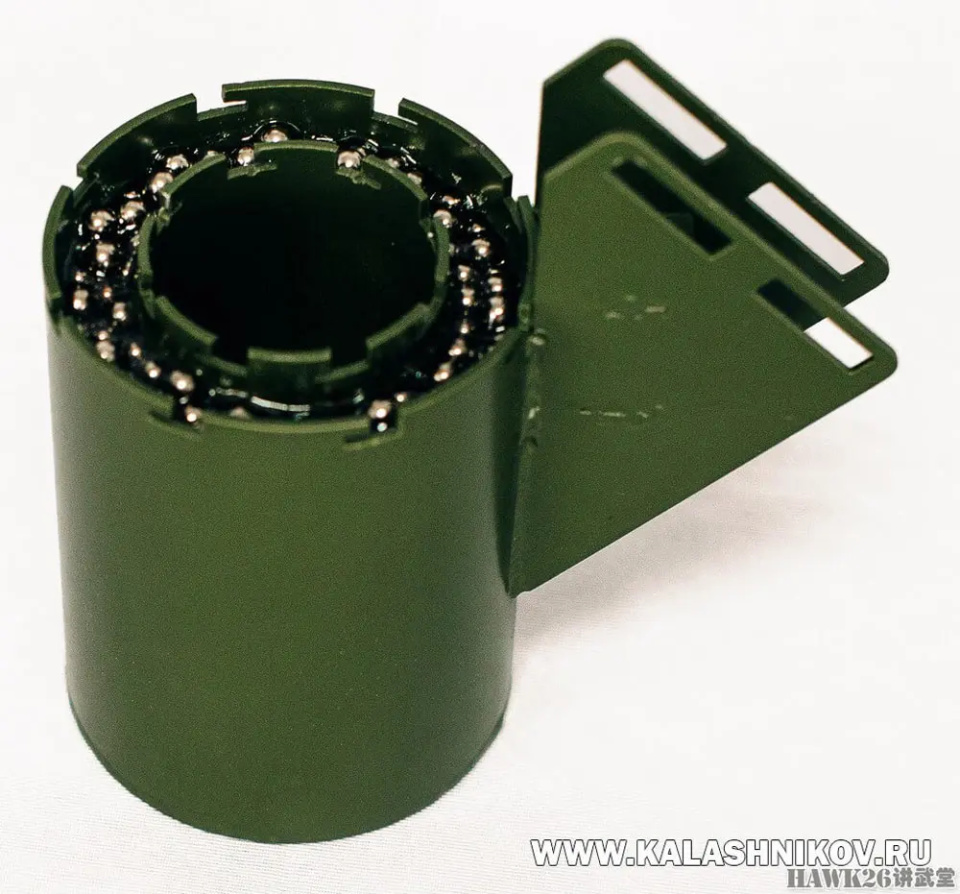

  OK-1000破片套可以容纳1000颗1.2克重的钢珠。

  OK-1000与UDZ等底部碰炸引信,以及任何类型的电雷管兼容,同时还可以安装电雷管和机械碰炸引信。

  与MV-K引信一样,OK-1000破片套同样不包括任何炸药、火帽和雷管,一线部队可以根据需要进行安装。

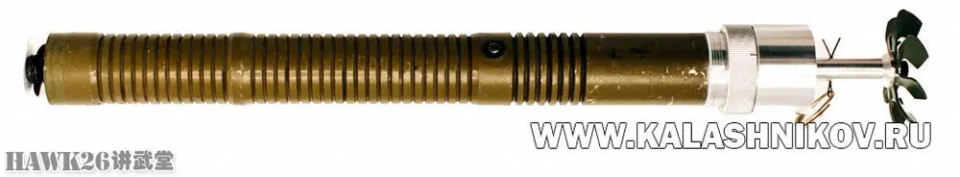

  SPB自由落体破片套。

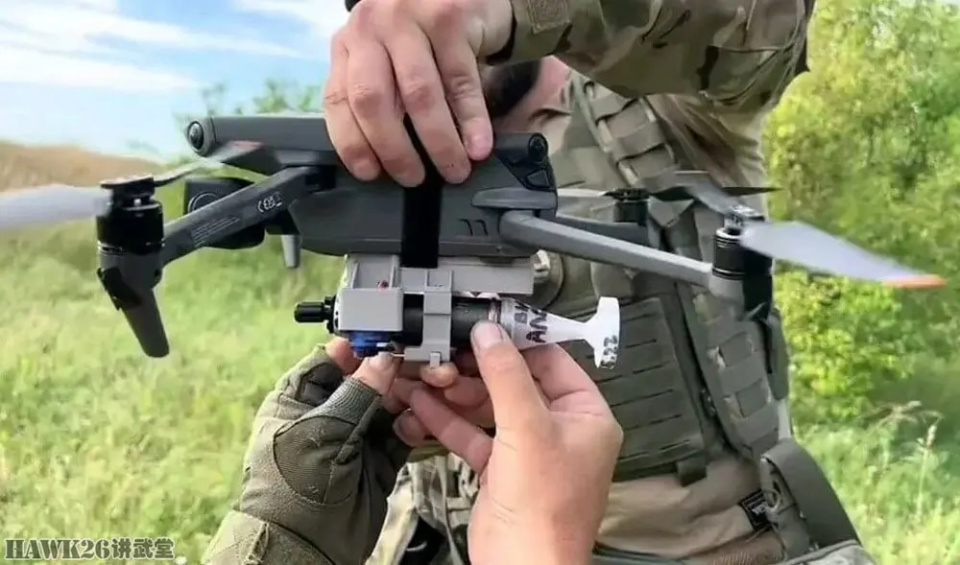

  为了弥补前线部队经常出现的VOG-17(30mm自动榴弹发射器)/VOG-25(40mm下挂榴弹发射器)弹药——这些弹药实际上已经成为大疆Mavic 3等四轴无人机的主要自由落体弹药——短缺的问题,Rotor 43公司研制了SPB自由落体破片套。

  SPB自由落体破片套缠绕半预制破片(刻痕钢丝)结构,内部空腔可以容纳任何类型的炸药。SPB破片套前部有螺纹,可以安装MD-2和MD-5M碰炸引信,尾部可以安装为VOG-17/VOG-25弹药设计的稳定尾翼。SPB破片套同样不含有任何火工品,所有火帽、雷管、炸药,以及最后的装配工作均由一线部队完成。

  SPB自由落体破片套重235克,外径30mm,爆炸后可以产生480颗立方体破片,每颗破片重0.4克。


  UB-70通用弹药。

  Rotor 43公司还有一个更先进的自由落体弹药设计——UB-70通用弹药,这是该公司设计师全新研制的型号。

  首先,UB-70的设计很有趣,可以根据需要,组装成破甲/破片弹、破片杀伤弹、高爆破片弹、高爆弹,甚至温压弹。

  为了组装破甲/破片弹(UB-KO),Rotor 43公司设计并制造的铜质药形罩,装填okfol、A-IX-1、A-IX-2、A-IX-10、A-IX-20炸药时,破甲厚度可达25mm以上,可以轻松击穿没有配备反应装甲的轻型装甲车辆顶部,甚至豹2、“艾布拉姆斯”等主战坦克的发动机顶部也可以被其击穿。尤其是西方国家主战坦克的炮塔尾舱,UB-KO都可以将其击穿,进而摧毁整辆坦克。

  UB-KO的破片杀伤效果是通过放置在弹体中部的半预制破片套实现的,爆炸后可以产生360颗1~1.2克立方体破片。


  UB-70通用弹药使用的铜质药形罩,用于组装破甲/破片弹(UB-KO)。

  UB-70通用弹药前部有螺纹,可以安装MD-2和MD-5M碰炸引信。通过内置的底部惯性引信(无火帽),可以保证弹药45°撞击目标时能够爆炸。

  与Rotor 43公司所有类似产品一样,UB-70通用弹药并不完整,没有任何火工品(火帽、雷管、炸药),使用之前需要由一线部队完成最后的组装工作。由于具有保险设计,组装完成后UB-70可以保证储存、运输和使用的安全性。当无人机起飞之前,由操作手拔出保险销。


  UMV通用机械引信。

  对于无人机使用的自由落体弹药,Rotor 43公司还设计了另一种产品——接触面更大的UMV通用机械引信。它同样可以当作俄罗斯制造的标准弹药的头部和底部引信。重要的是,在存放期间,UMV的主弹簧处于未受力状态。当作为头部引信使用时,即使落在松软的土壤上也能够可靠引爆。当作为底部引信使用时,即使弹药接触伪装网等障碍物时,也能够可靠引爆。


  VPF野战地雷引信。

  在Rotor 43公司所有产品中,值得注意的还有特殊的防排除装置MH-150(松发引信,反向开关),它可以与任何重量超过150克的地雷/简易爆炸装置(IED)配合使用。VPF野战地雷引信,旨在为工兵部队提供各种装药的安全起爆机构。

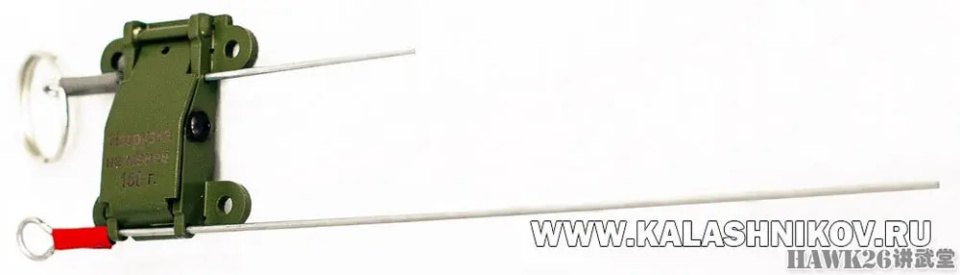

  MH-150防排除装置,顶部横向的为保险销,底部横向的为引发钢丝。

  同样值得关注的是OR-240破片套,用于将VOG-17/30(30mm自动榴弹发射器)弹药变成杀伤力更大的弹药。OR-240有完整的适配器,可以安装UZRGM引信(F1手榴弹的引信),并固定VOG-17榴弹。如果没有VOG-17/30的弹药,直接向OR-240破片套内部装填普通炸药,也不会影响到杀伤效果。OR-240爆炸之后,可以产生240颗重1克的立方体破片。


  OR-240破片套。

  上述所有的Rotor 43公司产品,都已经通过俄罗斯军方的测试,目前正在一线部队积极使用。它们成功填补了北方军区作战时出现的装备空白,而俄罗斯传统国防工业企业由于客观因素的限制,无法及时推出类似的解决方案。

  这就是Rotor 43公司与实际用户之间相互交流意见的结果,而这些交流只不过建立在前线士兵反馈该公司消音器的基础上。当Rotor 43公司的设计师得知一线部队缺少合适的无人机弹药时,就推出了以上的产品。

  当然,并非Rotor 43公司所有的产品都会一直装备俄罗斯军队,但所有这些设计绝对不是毫无用处,还会继续进行改进,直至我们取得完全的胜利。

  接下来的事情,谁知道呢,俄罗斯国防部可能会关注到其中一些产品,根据一线部队的使用经验,再推出制式装备,毕竟现在Rotor 43公司的产品对于俄罗斯军队来说仍然的非制式装备。

  译者按:

  考虑到国内相关法律法规限制,只能照原文翻译,无法详细解释其中一些设计的原理和特点。可能给某些没有相关知识储备的朋友阅读和理解带来了困难,实在对不起。希望能够通过这篇文章,学习Rotor 43公司在面对一线部队作战需求的情况下,主动解决问题的态度。他们的工程师在听取一线士兵对消音器的意见时,能够愿意了解无人机弹药的问题,并利用自身的专业知识和设计经验,以及企业的金属加工和制造能力,推出一系列的产品,这样的主动性难能可贵,善莫大焉。
